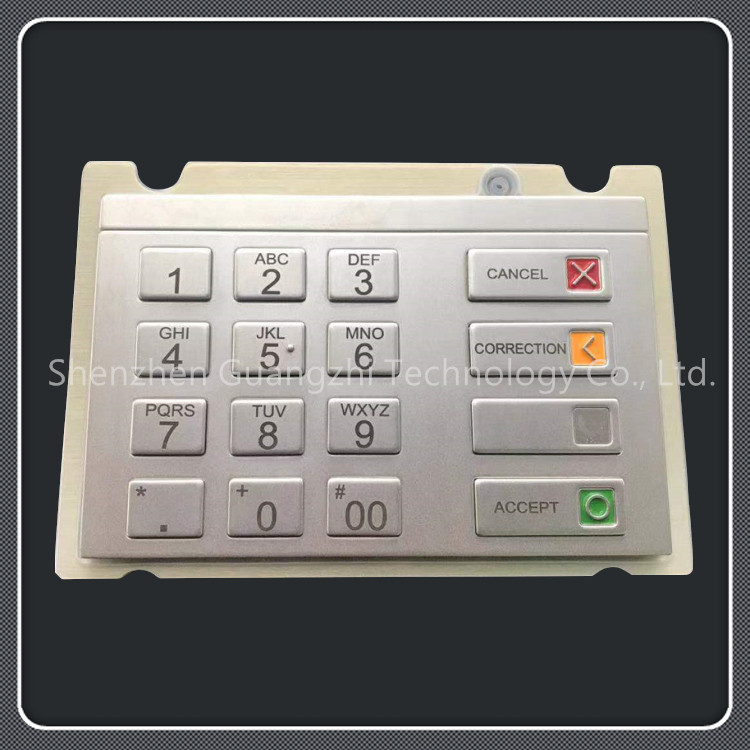

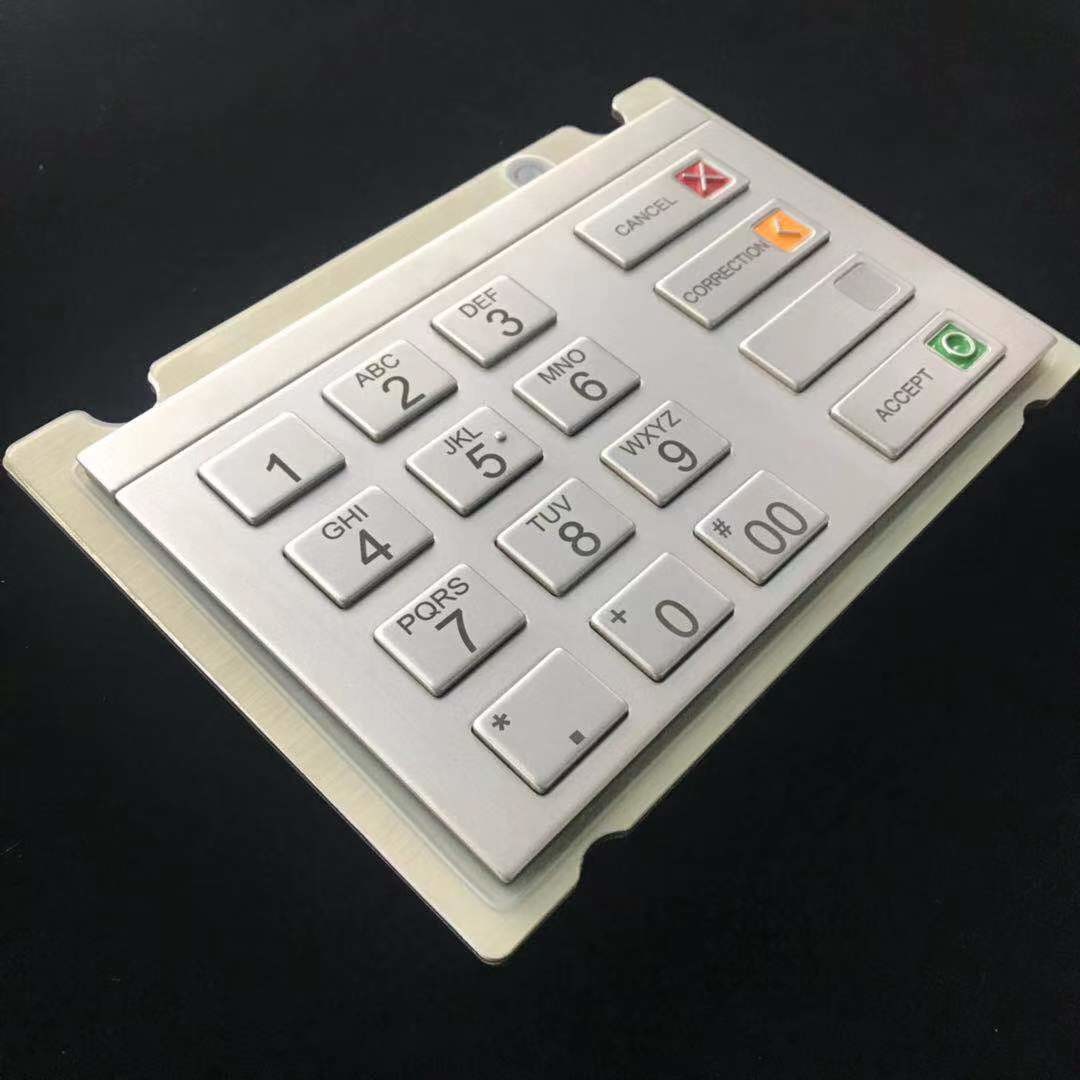

Клавиатура шифрования АТМ нержавеющей стали, врезанный интерфейс УСБ обломока безопасностью

1.Интродуктион

П7 конструировано и изготовлено в соответствии с высшего уровня стандартами обломока промышленной безопасностью, и полно соответствием с высоким уровнем отечественных и международных финансовых требований к свидетельства безопасности. С обнаружением вторжения механизм-сверлить-устойчивым (вторжение), анти--демонтируйте, замена ый-защитн етк., оно смогите сделать пароль потребителя гораздо безопаснее. Этот продукт можно широко использовать в финансах, радиосвязях, обороне страны и других полях; он может также предотвратить противозаконные данные по незаконно изменяя потребителя атакующего.

особенность 2.Фысикал

2,1 размер

• Размеры:

  • Л×В×Х: 176 мм×121.5мм×31мм

Чертеж П7

2,2 процессор и память

        Процессор:

        Ядр процессора АРМ® Кортекс® М3

        равочая частота ядра 60МХз через
 ПЛЛ

        Память:

        Космос кода: 512 кбайта

        Космос данных: 96 кбайтов

2,3 соединитель

         Соединитель УСБ

П7 принимают стандартную штепсельную розетку «б» для интерфейса УСБ.

П7 использующий энергию Автобус прибор высшей скорости УСБ2.0-комплянт. Максимальное требование к текущего потребления ЭПП 500мА используя этот интерфейс.

Назначение прекращения соединителя УСБ как ниже:

           Соединитель ФДК

П7 обеспечивают соединитель ФДК для того чтобы поддержать ключевую кнопочную панель функции 8. Соединитель от ЗЭКАН-ТЭКХ (кода продукта: А2023-2С05А).

особенность 3.Продукт

3,1 экологические характеристики

        Электропитание: 4.0В~5.50В, 500мА (сила автобуса УСБ)

       Температурная амплитуда рабочей температуры: - 25°К | +65°К

       Диапазон температур хранения: - 30°К | +70°К

       Диапазон температур перехода: -30°К | +70°К

       Работая относительная влажность: 5% | не-конденсировать Р.Х. 95%

       Относительная влажность хранения: 5% | не-конденсировать Р.Х. 98%

       Относительная влажность перехода: 5% | не-конденсировать Р.Х. 98%

       Максимальная высота Оператинг: 3000 метров

3,2 тест и аттестации

         Предохранение от брызг/пыли воды: ИП65

         Соответствие РоХС

         МТБФ: Мин.100, 000хоурс с 100 000 сделками в год

         ЭМИ/ЭМП ЭН55032/А для излучений

ЭН55024 для невосприимчивости

ИЭК61000-4-2 уровень 4 для ЭСД (контакта: ±8КВ; Воздух: ±15КВ)

Розница ИЭК/ЭН 61000-4-4: 3 для взрыва (2кВ на линиях электропередач, 1кВ на телевизионных строках с данными телетекста)

        Аттестации:

                              КЭ

                              КБ

                              ПКИ 4.С

                              ПТС2.С

                              ГУОМИ

3,3 представление нажатия клавиши

       Извлеките силу переключателя: 2.5Н±0.4

       Численная сила ключей: 3.5Н±0.7 (центр); 2.5Н±0.5 (край)

       Сила функциональных клавиш: 7.0Н±1.0 (центр); 3.0Н±0.5 (длинный край)

       Жизнь ключей: 2 000 000 циклов minimum@5N

3,4 представление батареи

       ºК life@25 батареи (без нагрузки): леты >10

       ºК life@25 батареи (с нагрузкой): леты >5

особенность 4.Софтваре

4,1 формат блока Пин

        ИБМ 3624

        АНСИ

        ИСО0

        ИСО1

        ИСО3

4,2 обновление микропрограммных обеспечений

Поддержите удостоверенные уточненные микропрограммные обеспечения и останьтесь конфигурацией прибора и ключевым значением.

4,3 алгоритм

        ДЭС/ТДЭС шифруют/расшифровка (ЭКБ/КБК)

       Ключевые произведенные пары СМ2

       СМ2 шифруют/расшифровка

       Знак СМ2/подтверждает

       Хэш СМ3

       СМ4 шифруют/расшифровка (ЭКБ/КБК)

       Вычисление МАК ДЭС/ТДЭС/СМ4

4,4 утвержденное обнаружение удаления

4,5 поколение случайных данных

4,6 изменение плана кнопочной панели

4,7 вход незашифрованного текста ентры/ПИН

4,8 вход пароля/терминальный вход ключа для всех замков

4,9 поддержка СФС 3,3 (расширения для финансовых обслуживаний)

4,10 диагноз состояния прибора поддержки используя индикаторную лампу

4,11 среда программирования

Бегущ в ВИНСП и ВИН7 весь вариант, и узнанный как СПРЯТАННЫЙ (прибор прибора человеческого интерфейса).
