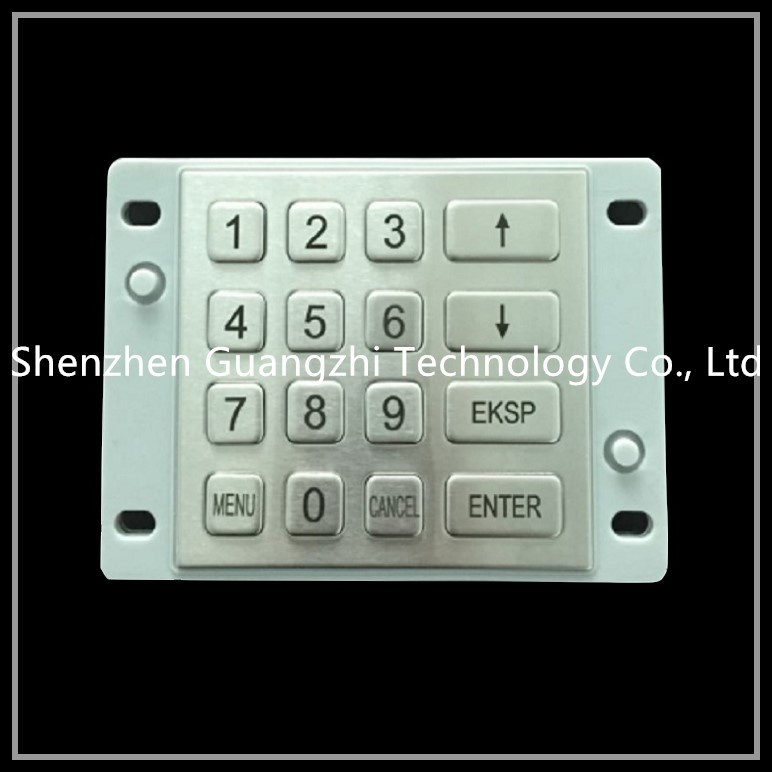

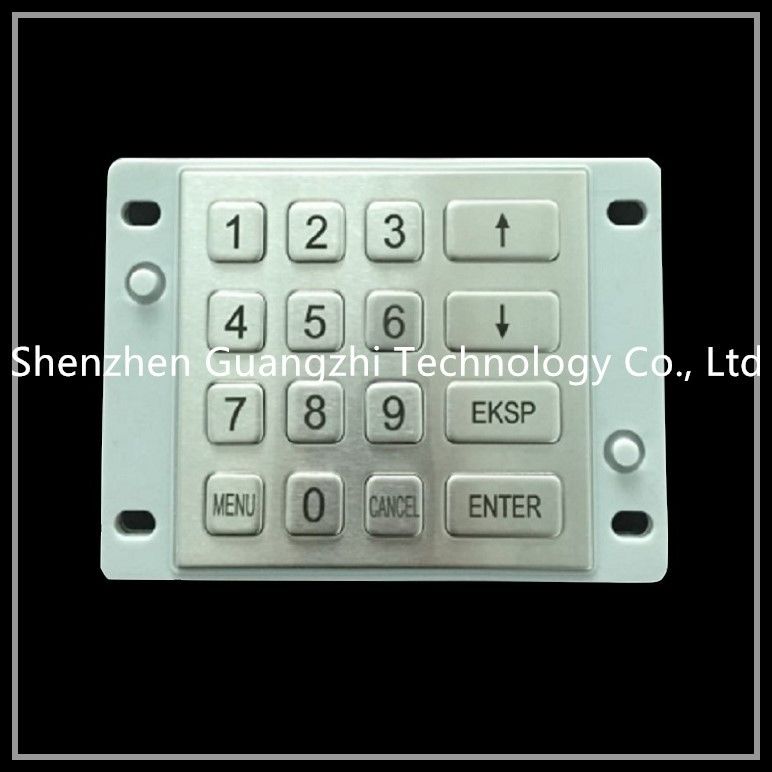

Провод ЭПП рисуя водоустойчивую клавиатуру шифрования металла для АТМ и киоска

Название продукта: Клавиатура шифрования металла

Модель продукта: ГЗ-Б009026Г

Техническая характеристика изделия: 100*91.5мм

1 обзор

Этот продукт клавиатура пароля металла с 4 функциями карты ПСАМ. С функциями ДЭС и 3ДЭС,

Карта поддержки ПСАМ исполняя с ИСО7816, т = 0 и т = 1 протокол

индекс 2 представлений

2,1 параметра связи

Стандартный интерфейс серийной связи РС232. 1 стартовый бит, 1 бит стопа.

Опционный тариф связи: 9600 бпс.

Опционный формат данных: н, 8, 1

спецификация 2,2 и скорость деятельности

В линии с спецификациями народного банка Китая.

Скорость шифрования и расшифровки < 1="" second="">

электрическое представление 2,3

Электропитание: Электропитание ДК ДК + 5В.

Расход энергии: под 1В в работая государстве и под 200МВ в не работая государстве.

Держать ключа отказа источника питания: когда электропитание будет отрезано мгновенно и в течение длительного времени, данные по памяти не будут потеряны.

2,4 механических свойства

Ключевая жизнь: над 200000 раз.

Ключевое давление: 3Н (н).

Ключевой ход: 0.45мм.

Основной материал: нержавеющая сталь.

Материал панели: нержавеющая сталь.

Ключевые поверхностные характеры: литерность лазера и сильная краска.

экологическая приспособляемостьь 2,5

Работая температура: - ℃ 10 | + относительная влажность 40 ℃: 40-90% (в нормальных условиях).

Температура хранения: - ℃ 30 | + относительная влажность 55 ℃: 20-95% (отсутствие конденсации).

Атмосферное давление: 60-106 кПа.

надежность 2,6

МТБФ >20000Х, МТТР<30min>

3 команды клавиатуры

Формат команды: 02х + < ln=""> + < CMD=""> + < data=""> + < BCC="">

Возвращенный формат: 02х + < ln=""> + < st=""> + < data=""> + < BCC="">

Лн -- представляет число байт КМД и данных или СТ и данных.

КМД -- ключевое слово команды.

Данные -- обменянные данные по данных.

БКК -- исключение или контрольная сумма байта от льн к данным.

СТ - объясните следующим образом:

04H - управляйте исполненный успешно

15h - повредите параметру команды

80х -- ошибка перерыва

А4Х -- команду можно исполнить успешно, но ключ для всех замков инвалидн

Б5х -- инвалидные команда и ключ для всех замков

Э0х -- инвалидная команда

ФСХ - ошибка в само- проверке:

К.П.У. С=0 неправильное

С=1 СРАМ неправильно

Клавиатура кс = 2 имеет ошибку короткого замыкания

Ошибка кс = 3 сериалов ровная

Ошибка карты кс = 4 К.П.У.

Отказ кс = 6 ключей для всех замков

С = 7 разносторонние. Ошибка

3,1 принимают номер версии продукта и другие параметры.

Команда: 02х + 01х + 30х + < BCC="">

Возвращение: 02х + < ln=""> + < st=""> + < data=""> + < BCC="">. Ст может быть 04Х, 15х, е0х, Ф0Х. Ф0Х показывает что обломок е2ром не установлен.

Описание: данные = вер + Сн + речанг, где ВЭР номер версии 16 байт (кода АСКИИ), первые 4 байта (БКД) Сн серийный номер продукции, последние 4 байта все «00" (если криптографический обломок алгоритма, то свой номер), и речанг поручая время 2 байт (требуемой поддержки оборудования).

проверка возврата программы 3,2 само-, пользуется ключом не освобоженный.

Команда: 02х + 01х + 31х + < BCC=""> (02х + 02х + 31х + 38х + БКК могут райнитялизе 8 ключей для всех замков в клавиатуре к 38х)

Описание: после проверки клавиатуры само-, если ключ для всех замков действителен (16 ключей для всех замков подтвержены БКК), то зуммер будет звенеть раз, и само- состояние проверки в Ст.

Возвращение: 02х + 01х + < st=""> + < BCC="">. Ст может быть 04Х, 15х, е0х, ФСХ.

3,3 устанавливают ключ для всех замков (за исключением режима карты Сэм).

Команда: 02х + 0ах + 32Х + < m=""> + < TMK=""> + < BCC="">

Описание: номер м ключа для всех замков 1 байт (00-0фх), и 16 ключей для всех замков ТМК 8/16/16 байт (соответствие к ДЭС, 3ДЭС и режимам обломока соответственно). Если номер м ключа для всех замков 1 байт (41-4фх), то для этого нужно быть дешифровыванным и сохраненным с первоначальным ключом для всех замков этих же номер.

Возвращение: 02х + 01х + < st=""> + < BCC="">. Ст может быть 04Х, 15х, А4Х, б5х, К4Х, д5х, Э0. 04Х показывает что ключ для всех замков был нагружен.

3,4 устанавливают ключ работы (за исключением режима карты Сэм).

Команда: 02х + 0Бх + 33Х + < m=""> + < n=""> + < WP=""> + < BCC=""> шифрованный текст ВП 8 байт

Описание: работая ключевой шифрованный текст ВП 8/16/24 байта (соответствие к ДЭС, 3ДЭС и режимам обломока соответственно).

Возвращение: 02х + 01х + < st=""> + < BCC="">. Ст может быть 04Х, 15х, А4Х, б5х, К4Х, д5х, е0х.

Примечание: работая ключ нет н (00-03х) использован для того чтобы шифровать работая ключ ВП с ключом для всех замков нет м (ДЭС/3ДЭС). После того как клавиатура пароля дешифровывана, важнейшая область деятельности ВП сохранена для команды шифрования и расшифровки следующих данных по клавиатуры.

3,5 установленные номера карты или номер счета (для шифрования аньсикс9.8)

Команда: 02х + 0дх + 34х + < card-no=""> + < BCC="">

Описание: номер карты или учитывает карта-никакой цифровой код АСКИИ 12 байт.

Возвращение: 02х + 01х + < st=""> + < BCC="">. Ст может быть 04Х, 15х, К4Х, д5х, е0х.

3,6 начинают шифрование клавиатуры пароля

Команда: 02х + 06х + 35х + < pin-l=""> + < jm-md=""> + < ts-md=""> + < timeout=""> + < BCC="">

Описание: следующая таблица

Функция: включите клавиатура автоматически, и позвольте важным исходным данным после подсказки. Иньпут, необходимо, что судит длину пароля входного сигнала сравненный с штырем-л, если он чем штырь-л

Но если ключ подтверждения, или штырь-л не нужен ключ подтверждения, оно нужно быть дополненным с 00/ФФХ к многократной цепи интежера 8 байт в длине. Согласно режиму шифрования, ли деятельность карта-никакого и данных по идентичности штыря необходима (согласно ансикс9.8 или ИСО 9564 или ибм3624 во время деятельности блока штыря), тогда деятельности шифрования пароля уносит, и в конце концов возвращенные данные сохранены в буфере до тех пор пока команда пароля не получена. Если вы выходите после перерыва, то будет никакой шифрованный текст в возвращенном государстве только.

Возвращение: 02х + 01х + < st=""> + < BCC="">. Ст может быть 04Х, 15х, А4Х, б5х, К4Х, д5х, е0х.

кодирование данных 3,7 (за исключением режима карты Сэм).

Команда: 02х + 09 + 36х + < string=""> + < BCC="">

Описание: шифрует строку незашифрованного текста 8 байт с настоящим работая ключом (ДЭС/3ДЭС). Выполните шифрование пароля и возвратите данные по шифрованного текста.

Возвращение: 02х + 09х + < st=""> + < ciphertext="" string=""> + < BCC=""> Ст могут быть 04Х, 15х, А4Х, б5х, К4Х, д5х, е0х.

расшифровка 3,8 данных (за исключением режима карты Сэм).

Команда: 02х + 9 + 37х + < ciphertext="" string=""> + < BCC="">

Описание: дешифровывает строку шифрованного текста 8 байт с настоящим работая ключом (ДЭС/3ДЭС). Выполните деятельность расшифровки пароля и возвратите данные по ясного текста.

Возвращение: 02х + 09х + < st=""> + < plain="" text="" string=""> + < BCC="">. Ст может быть 04Х, 15х, А4Х, б5х, К4Х, д5х, е0х.

строка серийного номера продукта 3,9 взятий

Команда: 02х + 01х + 38х + < BCC="">

Возвращение: 02х + 09х + < st=""> + < serial="" number="" string=""> + < BCC="">. Ст может быть 04Х, 15х, е0х.

Примечание: строка номера последовательности 8 байт. Один байт на год (2 бита для кода БКД), один байт на месяц (2 бита для кода БКД), и 2 байта для серийного номера продукции (4 битов для кода БКД). Последние 4 байта 4 00х когда никакой обломок алгоритма шифра.

строка дисплея 3,10

Команда: 02х + < ln=""> + 39Х + < string=""> + < BCC="">.

Описание: не поддержанный.

Возвращение: 02х + 01х + < st=""> + < BCC="">. Ст может быть 04Х, 15х, е0х.

Примечание: код китайского характера зашифрован согласно шрифту клавиатуры пароля, и номер характера должен быть показан клавиатурой пароля. Если никакая часть строки таблицы не освобождает дисплей.

3,11 деятельность Мак данных (за исключением режима карты Сэм)

Команда: 02х + 09х + 41х + < string=""> + < BCC="">

Описание: используйте настоящий ключ МАК работая (ДЭС/3ДЭС) для того чтобы высчитать строку незашифрованного текста 8 байт. Данные по строки МАК возвращений.

Возвращение: 02х + 09х + ст + < MAC="" string=""> + < BCC=""> Ст могут быть 04Х, 15х, А4Х, б5х, К4Х, д5х, е0х.

3,12 получают доступ к паролю в клавиатуре (за исключением режима карты Сэм)

Команда: 02х + 01х + 42х + < BCC="">

Описание: возвращает ранее шифровать шифрованный текст в буфере, и поворачивает государство пароля для восстановления первоначального государства.

Возвращение: 02х + 0е + < st=""> + < ciphertext=""> + < CN=""> + < Sn=""> + < BCC="">. Ст может быть 04Х, 15х, А4Х, б5х, К4Х, д5х, е0х.

Примечание: кн 1 номер последовательности деятельности байта, с одним паролем добавленным для каждой деятельности. СН уникальный серийный номер обломока шифра 4 байт. Код Пин только позволяет ключам 0-9 номеров, клавише делете и подтверждает ключ. Код Пин нельзя использовать для других функциональных клавиш, но первоначальный код будет отправлен вне если клавиатура раскрыта перед запуском.

3,13 активируют ключ работы (за исключением режима карты Сэм).

Команда: 02х + 03х + 43х + < m=""> + < n=""> + < BCC="">

Описание: активируйте ключ для всех замков нет м с ключом нет н работы по мере того как ключ текущей работы ключ настоящей деятельности определен для всей деятельности пароля в будущем. Если использован ключ для всех замков по мере того как настоящий работая ключ, то только параметр м (00-0фх) необходим, который не имеет ничего сделать с н (00-03х). См. объяснение команды Б.16.

Возвращение: 02х + 01х + < st=""> + < BCC="">. Ст может быть 04Х, 15х, А4Х, б5х, К4Х, д5х, е0х.

3,14 отправляют назад характер

Команда: 02х + 02х + 44х + < Chr=""> + < BCC="">

Описание: клавиатура пароля немедленно возвратит полученные характеры.

Возвращение: 02х + 02х + < st=""> + < Chr=""> + < BCC="">. Ст может быть 04Х, 15х, К4Х, д5х, Э0. Kр представляет характер АСКИИ.

3,15 отправляют клавиатуру переключателя и ключевой звук

Команда: 02х + 02х + 45х + < CTL=""> + < BCC="">

Описание: поверните включено-выключено клавиатуру пароля, поверните включено-выключено ключевой звук (БЗ). Когда клавиатура открыта, как только ключ давления, он активно отправит вне код ключевого значения. Если звук (BZ) кнопки также дальше, то он будет звучать когда кнопка отжата. Также установки параметра связи.

Возвращение: 02х + 01х + < st=""> + < BCC="">. Ст может быть 04Х, 15х, К4Х, д5х, Э0.
