Беспроводной обломок оптически мыши USB 3.2V с 3204 3205 интегральными схемаами IC

Название продукта IC: Оптически беспроводной обломок мыши
Модель продукта обломока: GZ-P001-KA8
Характер продукции интегральной схемаы: KA8 сильно интегрированный обломок оптически мыши с интерфейсом USB который принимает больше предварительная технология изготовления и лучшая фоточувствительная способность, которая могут заменить 3205 и 3204 первоначальных обломоков участка;
Применение продукта: беспроводная мышь USB оптически;

Диаграмма плана штыря обломока:

Описание штыря обломока:

Особенности беспроводного обломока мыши:
1. одиночное электропитание, ряд электропитания: 1.7V к 3.2V
2. точная оптически технология прогноза смещения
3. очень хороший 2-D датчик движения
4. скорость движения поддержки весьма быстрая
5. максимальная скорость движения: 28 дюймов/sec
6. CPI до 1600
7. Как только вы не работаете, немедленно войдите энергосберегающий режим
8. передача данных осуществлена через последовательный интерфейс
9. таймер разъема маломощный (LPT), там 2 режима sleep1/sleep2
10. Мышь может быть просыпана вверх штырем MOTSWK, и датчик может проспать вверх от режима сна
11. сопротивление СИД настоящ-ограничиваясь: 68 омов -470 омов (в зависимости от неидеального раствора для того чтобы определить сопротивление), порекомендовали: 100 омов

спецификация:
Рабочий потенциал электропитания: 1.73V | 1.94V (краткость VDD и AVDD) 2.2V | (VDD) оптически объектив 3.2V: Скорость 1:1: 28 дюймов/sec CPI: 400/500/600/800/1000) (дефолта/1200/1600 частот кадров CPI: 3000 кадров/sec. Типичный рабочий ток:
движение @mouse 2mA (нормальный)
@Mouse 300uA не двигает (Sleep1)
@Mouse 60uA не двигает (Sleep2)
@power 7uA вниз с режима

Чтение и сочинительство регистра интерфейса SPI:
Регистры в этапе 0X00~0X0E адреса можно сразу прочитать и написать;
Чтение и написать регистры в этапе адреса 0X10~0X7F должно сперва раскрыть чтение и написать регистры защиты, т.е., устанавливает следующие 2 регистра (вообще не используемого в применениях)
Напишите 0X5A в 0X09;
Напишите 0X9A в 0X5B.
Генератор с частотой около 24Mhz внутри V108, которое можно выбрать через регистр конфигурации. Специфическая конфигурация следующим образом: во первых поверните дальше для записи защиты
Reg0X51 = 0x0B выбрать сопротивление внешней цепи, Reg0X51 = 0x09 выбрать внутреннее сопротивление,
Reg0X53 регистр регулировки внутреннего сопротивления. Когда Reg0X53=0x00, частота самые высокие, и когда Reg0X53=0x7f, частота самые низкие. Автоматически принимаемое значение Reg0X53=0x48.

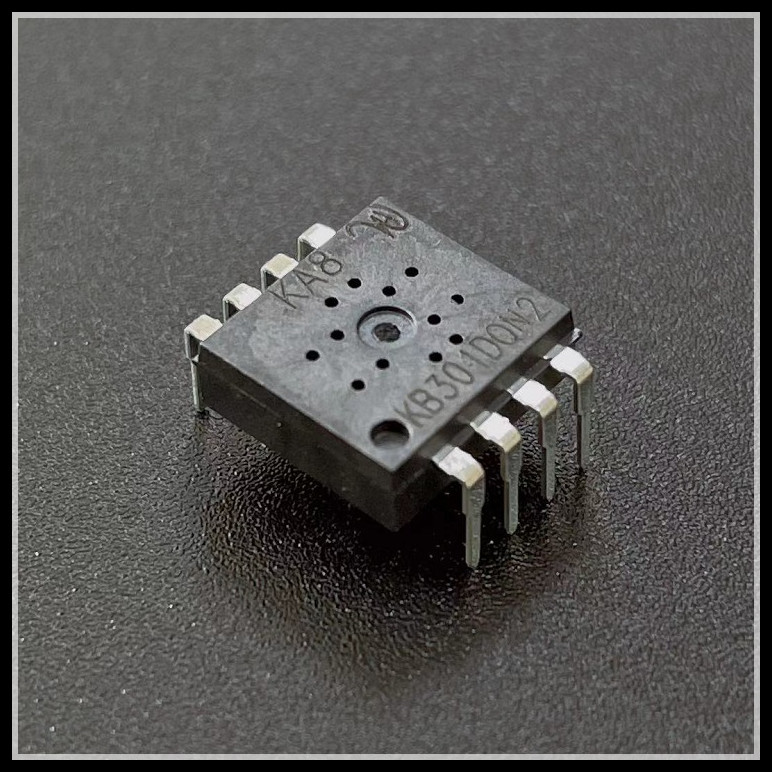

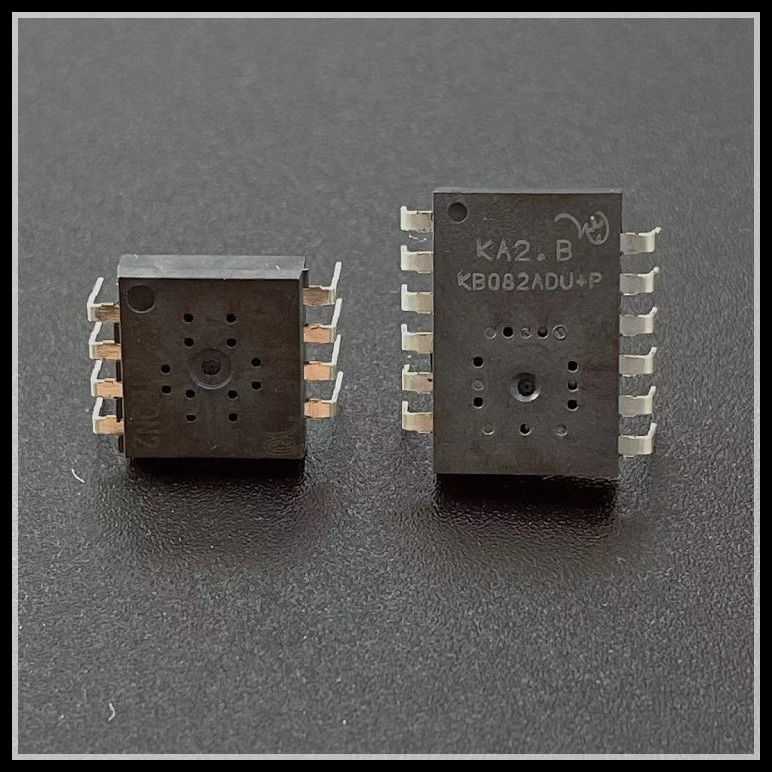

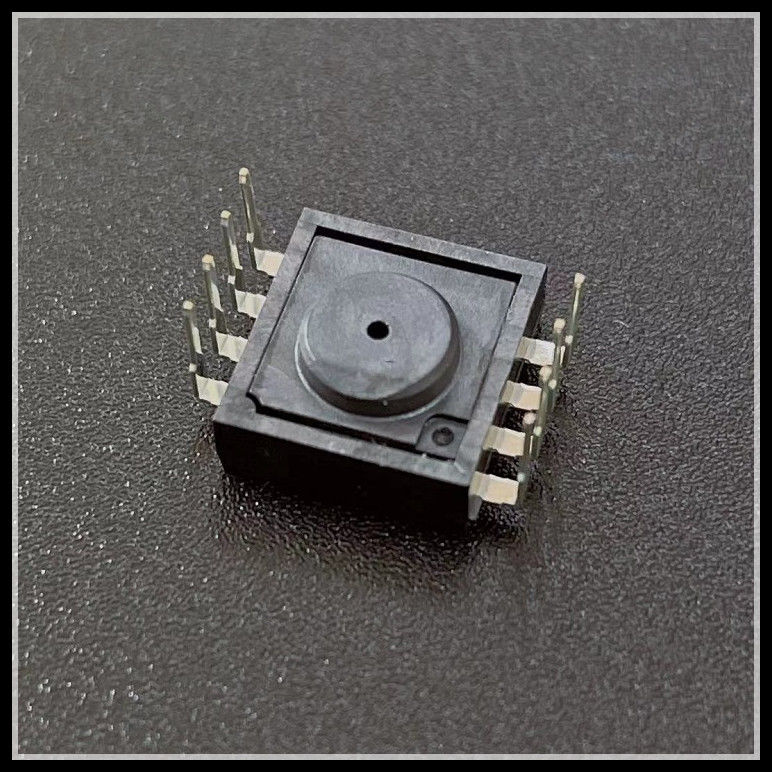

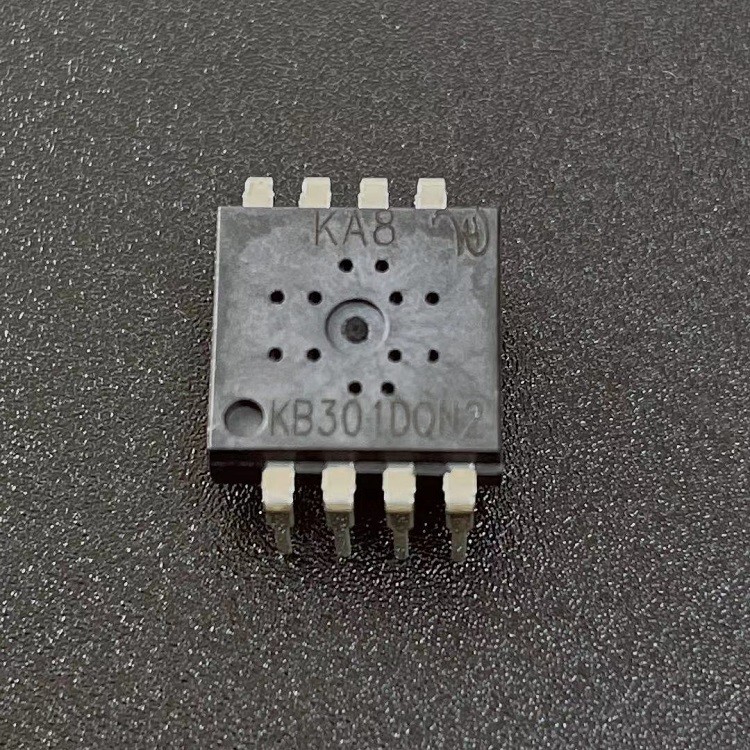

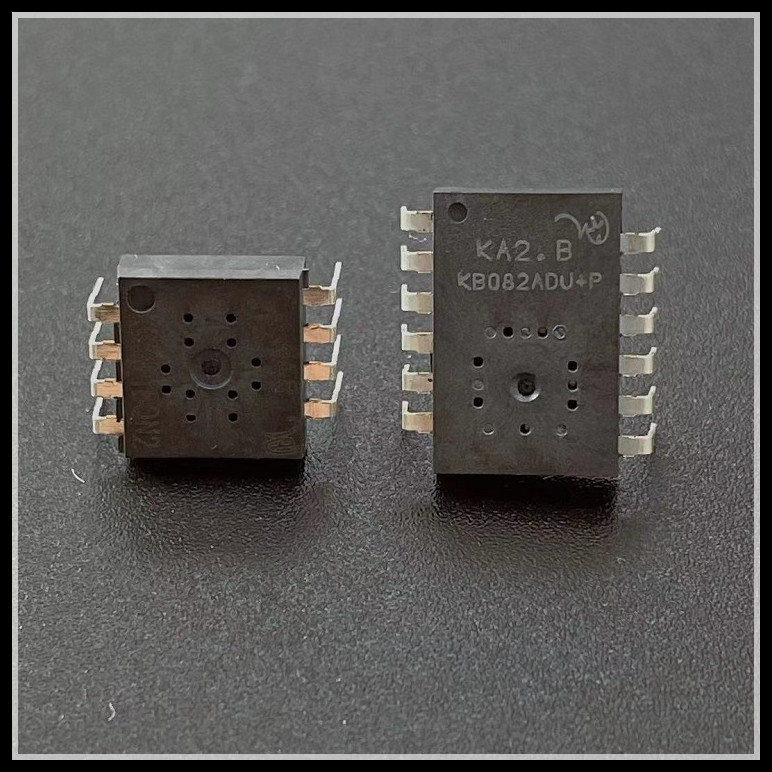

Изображение обломока:
