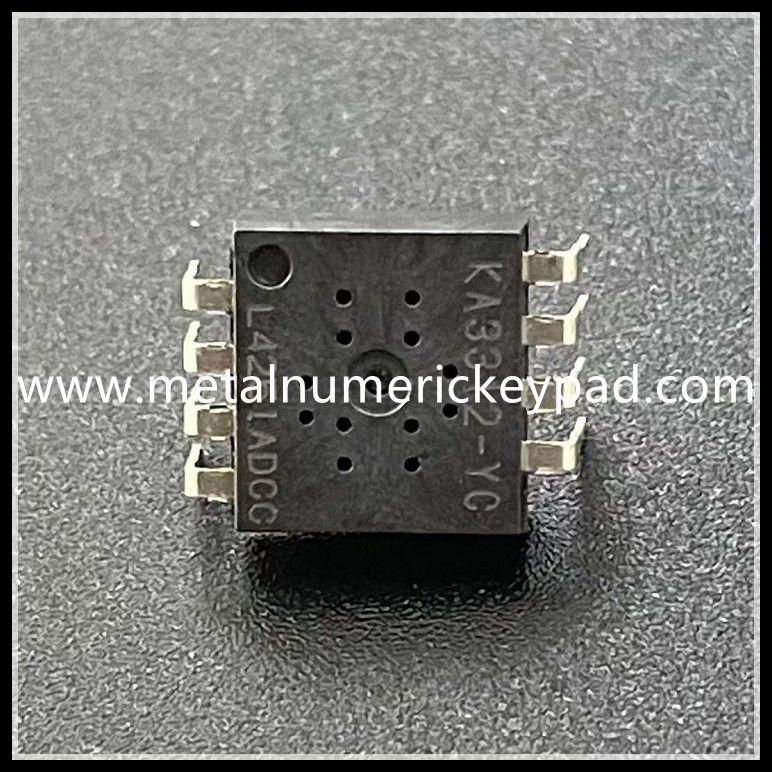

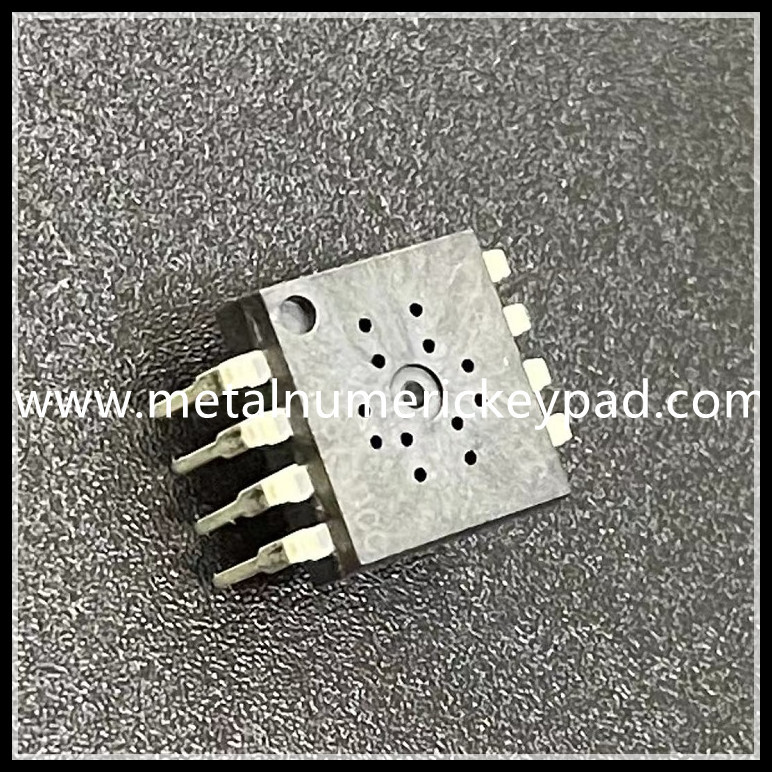

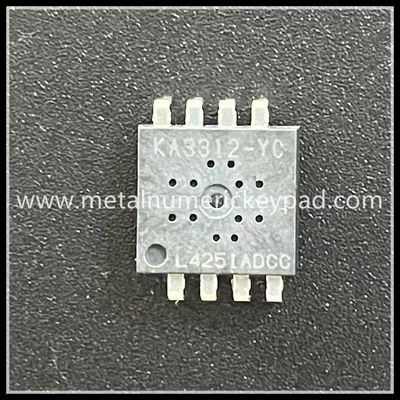

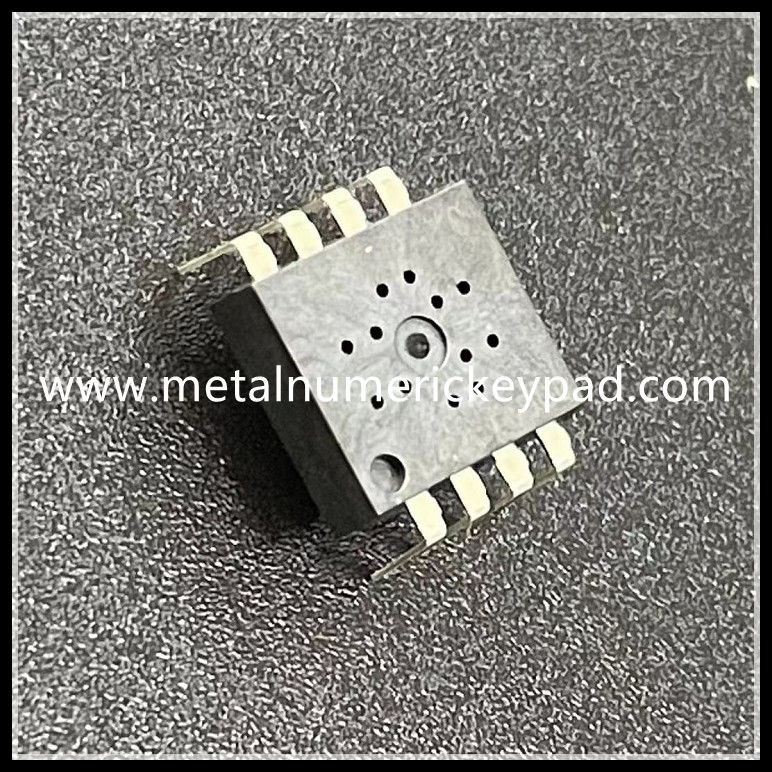

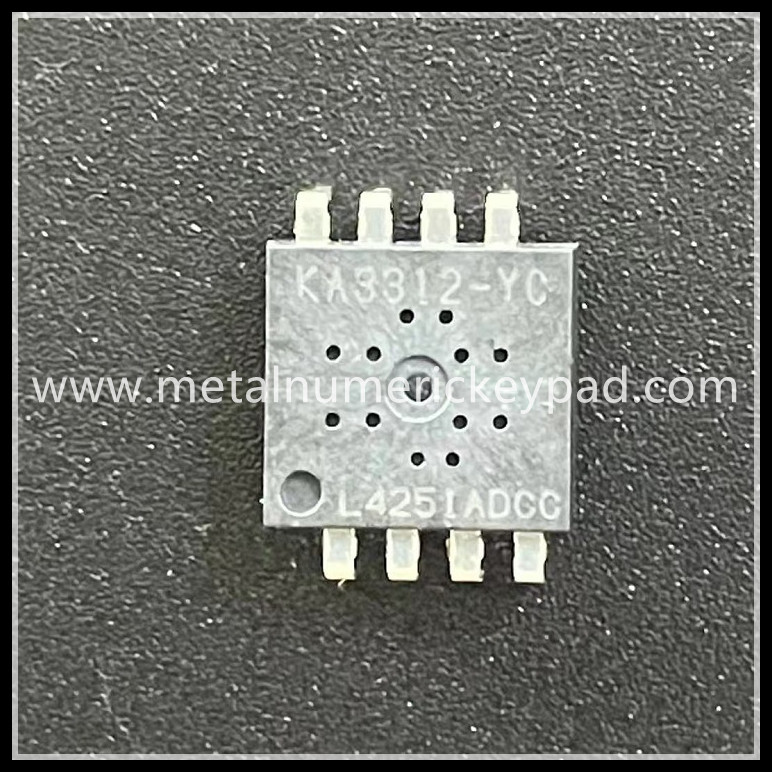

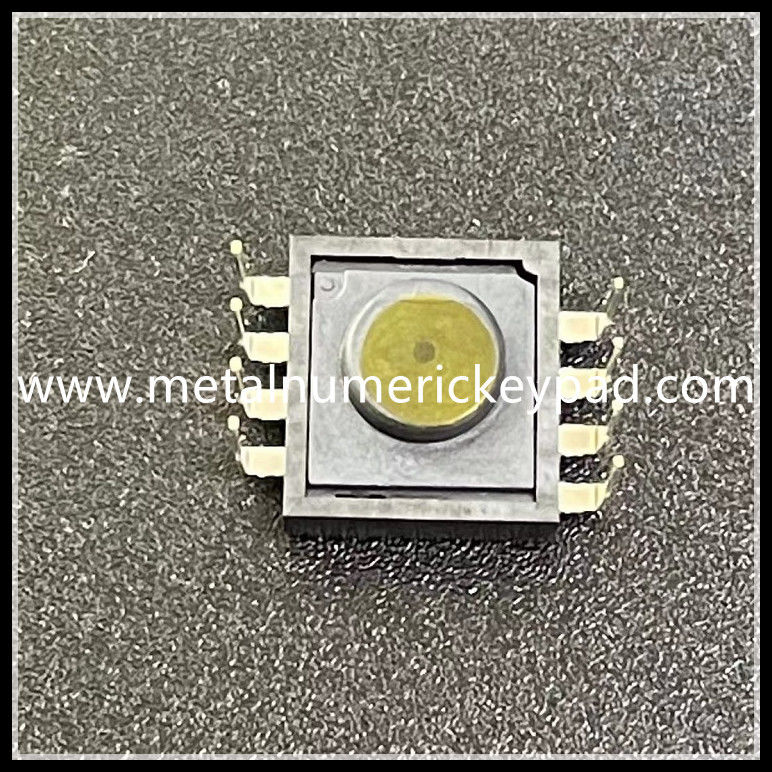

модель 3205 обломока 3204 мыши интегральной схемаы 2.7V IC беспроводная

Название продукта: беспроводной обломок мыши
Модель продукта: GZ-P001-KA3312

Особенности

●Электропитание Signle
●Ряд силы 2.1V -3.3V
●Технология прогноза смещения точности оптически
●Дискретные связанное проволокой 3 (дефолт) или последовательный интерфейс 2 связанный проволокой SPI
●Дискретное 8-разрядное (дефолт) или 12 сдержанные длина данным по движения для Delta_X и Delta_Y
●Дискретное разрешение до 4000cpi с шагом 47 cpi/(основанным на увеличении объектива x1)
●Отслеживающ скорость до ускорения 30ips (дюймы/sec) и 10g
●Встроенный таймер низкой мощности (LPT), модели sleep1/sleep2/sleep3
●Приспособительное управление частоты кадров для дополнительного энергосбережения во время двигать на различные скорости
●Сопротивление СИД настоящ-ограничиваясь 0-68 Ω (определите фактическим самолетом), рекомендует 33 ома.
●Пакет DIP8

Описание
KA3312 высокая эффективность и ультра CMOS-обрабатываемый низкой мощностью оптически датчик изображения с интегрированными цепями процесса цифрового изображения. Оно основан на оптически технологии навигации которая измеряет изменения в положении оптически приобретать последовательные поверхностные изображения (рамки) и математически определять скорость, направление и величину движения. Данные по delta_X и delta_Y смещения доступны в регистрах которые доступный сквозной последовательный интерфейс SPI. Регулятор хозяина читает и переводит данные от последовательного интерфейса SPI в сигналы RF перед отправкой их в ПК хозяина. Слово «датчик», вместо KA8G2, использовано в документе.

Спецификация:

Последовательный интерфейс
последовательный интерфейс 3-wired SPI
Датчик поддерживает 3 связал проволокой серийный периферийный интерфейс (SPI). Регулятор хозяина может использовать SPI для записи и для чтения регистров в датчике, и для того чтобы прочитать вне данные по движения. Регулятор хозяина всегда начинает сообщение; датчик никогда не начинает передачи данных. NCS, SCLK и SDIO могут управляться сразу регулятором хозяина. SDIO может также управляться датчиком когда данные прочитаны вне от регистров датчика.
• NCS: Входной сигнал обломока отборный (активный низкий уровень). NCS нужно быть низко активировать SPI; в противном случае, SDIO находится на высоко--Z государстве и SCLK будет проигнорировано. NCS можно также использовать для того чтобы переустановить SPI в случае если communicational ошибка случается.
• SCLK: Входной сигнал часов. Он всегда произведен регулятором хозяина.
• SDIO: Двухнаправленные данные по вход-выхода
Протокол передачи
Протокол передачи 3 связанная проволокой связь, полу- двухшпиндельный протокол между регулятором хозяина и датчиком. Все изменения данных на SDIO начаты падая краем на SCLK. Регулятор хозяина всегда начинает сообщение; датчик никогда не начинает передачи данных. Протокол передачи состоит из следующих 2 режимов деятельности.
